口罩顆粒物過濾效率測試儀

來源：www.lrqr.cn????發布時間：2020-06-05 15:15 ????瀏覽次數 :

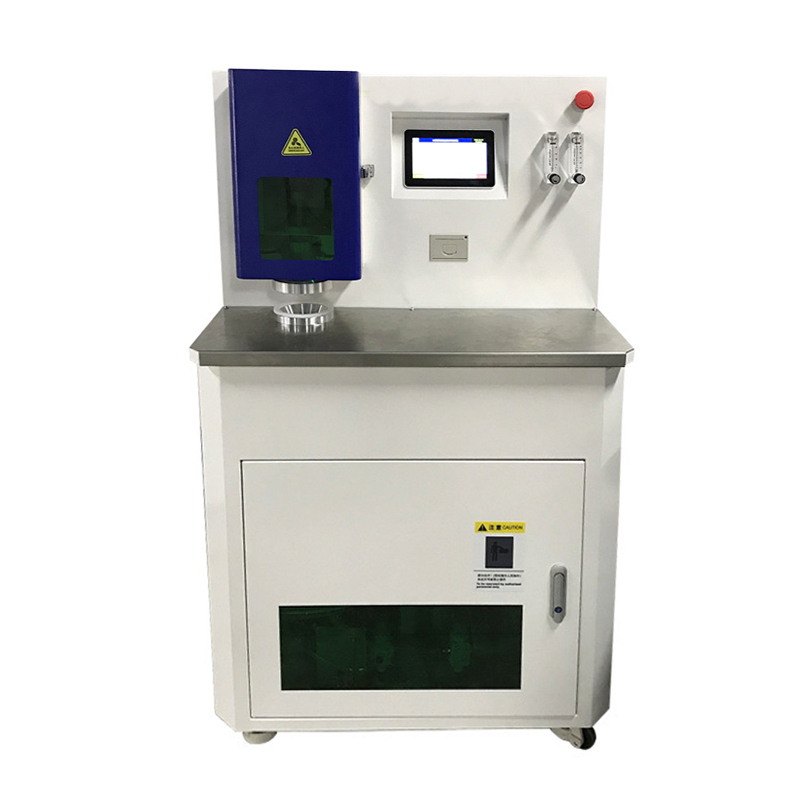

口罩顆粒物過濾效率測試儀
型號：WY-cs1000
顆粒物過濾效率測試儀也稱為顆粒物過濾效率試驗儀、熔噴布過濾效率測試儀和口罩過濾性能測試儀等。主要用于測試0.1%-99.99%等級濾料效率測試，根據國際標準對過濾料、日常防護型口罩、醫用口罩、呼吸器等進行顆粒物過濾效率的測試。該測試臺的設計結構緊密、輕便，而且在運行測試過程中，僅僅需要額外提供合適的電源和壓縮空氣（無水、無油），適用于醫療器械檢驗中心、安全防護檢驗中心、勞動防護檢驗中心、藥品檢驗中心、疾病預防控制中心、紡織品檢測中心、醫院、口罩和呼吸器生產企業等。

標準參照：

A. GB2626-2019《呼吸防護用品自吸過濾式防顆粒物呼吸器》

B. GB/T 32610-2016日常防護型口罩技術規范

C. YY0469-2011 《醫用外科口罩》

D. 《歐洲標準 EN1822-3：1998 單張濾料試驗》

E. EN149:2001+A1:2009口罩測試標準

原理及適用范參圍

本測試臺采用7寸電容觸摸屏，全中文操作界面，使用者僅需要提供2.2Mpa的

壓縮氣體，插上電源，即可實現全自動化操作。

顆粒物過濾效率評估：配備了DEHS或NaCl氣溶膠發生器，以此產生穩定的氣溶

膠顆粒物濃度，將被測樣品放置在自動化夾具中后，通過激光粒子計數器分別捕

捉到未過濾的顆粒物和已過濾的顆粒物的數量和濃度，并計算出被測樣品過濾前

后的效率比，完成后可以輸入樣品編號，然后直接打印結果、藍牙分享、USB導出。

流量：標配配備了32L/min和85L/min流量測試，可選配95L/min測量模式。

阻力測試：本測試臺還配備了壓力差傳感器，可以在測試顆粒物過濾效率

時，同時測量出阻力值。

顆粒過濾效率測試儀指導手冊

基本功能

• 過濾效率測定（激光粒子計數法）。

• 阻力測定。

• 測量流速自動切換（32L/min、85L/min、95L/min）。

• 數據可存儲、打印、藍牙分享和USB導出。

• 殘留測試、誤差校準。

• WIFI聯網升級。

標準配置：

序號	項目	數量	單位
1	7 寸觸摸屏控制系統	1	臺
2	NaCl 氣溶膠發生器	1	套
3	DEHS 氣溶膠發生器(選配)	1	套
4	激光塵埃粒子計數器	1	臺
5	壓差變送器	2	臺
6	30L/min 流量計	1	個
7	40L/min 流量計	1	個
8	60L/min 流量計	1	個
9	高效過濾器	1	套
10	壓縮氣體加熱器	1	臺
11	熱敏打印機	1	臺
12	三級過濾器	1	臺
13	直流電源 12V	1	臺
14	直流電源 24V	1	臺
15	氣動控制部分	1	套
16	氣缸控制部分	1	套
17	氣體旁路裝置	1	個

技術參數：

1	適用濾料：
		⑴ 玻璃纖維濾料
		⑵ PP 濾料
		⑶ 覆膜濾料
		⑷ 熔噴濾料及醫用口罩、防護服等
2	檢測粒徑檔別：	0.3、0.5、1.0、2.0、5.0、10.0 μ m
3	測試流量范圍：	默認 32L/min 和 85L/min 自動切換。選配 95L/min.
4	效率測量范圍：	0～99.99%
5	檢測阻力范圍：	0～1000 Pａ
6	塵源：
		（1）氣溶膠（DEHS）
		（2）鈉鹽（2%NaCl 溶液）
		（3）空氣或者其他自定義。
7	標準測試面積：	100 cm2
8	壓縮氣體：	2.2MPa
9	電源：	220V/50 Hｚ
10	系統功耗：	＜1500W
11	外形尺寸：	800 mm（寬）×680 mm（深）×1520 mm（高）
